Guía Completa de Elementos Electrónicos para Estudiantes de Ingeniería

La carrera de ingeniería es un campo vasto y diverso, donde la electrónica juega un papel fundamental. Ya sea que te encuentres sumergido en la ingeniería eléctrica, electrónica, mecatrónica o cualquier otra especialización, hay un conjunto de elementos electrónicos que son indispensables en tu arsenal académico y profesional. La ingeniería es un campo vasto y apasionante, especialmente cuando se trata de electrónica. Desde la implementación de sistemas complejos, estos componentes son las herramientas que transforman teorías en innovaciones reales, hasta entender los elementos básicos que componen los circuitos electrónicos es fundamental para cualquier estudiante o profesional en este ámbito. Desde diseñar dispositivos innovadores hasta solucionar problemas complejos, el conocimiento de estos componentes es esencial. En este artículo, exploraremos los elementos electrónicos más cruciales utilizados en la carrera de ingeniería, detallando su función, importancia y consejos para su correcta manipulación y cuidado. Prepárate para explorar los elementos electrónicos que no solo potenciarán tus proyectos sino también tu carrera en ingeniería.

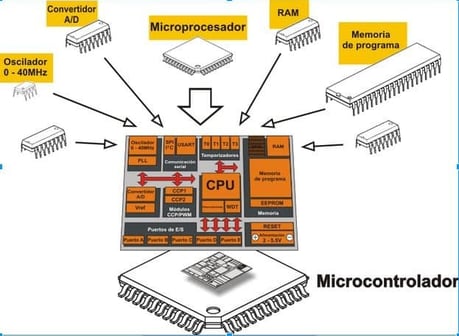

Microcontroladores

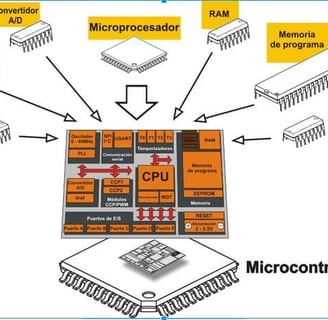

Definición y Uso: Los microcontroladores son el cerebro de muchos proyectos de ingeniería electrónica. Son pequeños computadores en un solo circuito integrado que contienen un procesador, memoria y periféricos de entrada/salida. Se utilizan en todo, desde electrodomésticos simples hasta sistemas complejos de automatización.

Importancia: Su versatilidad los hace indispensables para los ingenieros. Permiten el control preciso de productos y sistemas, desde la automatización del hogar hasta robots complejos. Los microcontroladores son fundamentales para entender la programación y la automatización en ingeniería. Facilitan el diseño de proyectos electrónicos complejos y multifuncionales.

Consejos de Uso:

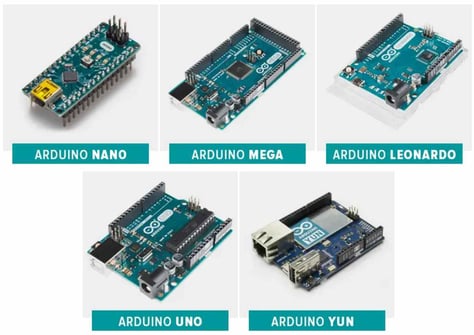

• Comienza con kits para principiantes como Arduino para familiarizarte con la programación y el hardware.

• Practica la programación con ejemplos simples antes de avanzar a proyectos más complejos.

• Mantén tus microcontroladores libres de polvo y humedad.

• Protege tu microcontrolador de descargas electrostáticas utilizando una pulsera antiestática durante el manejo.

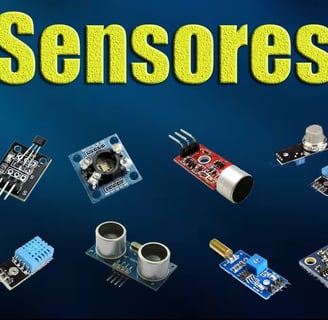

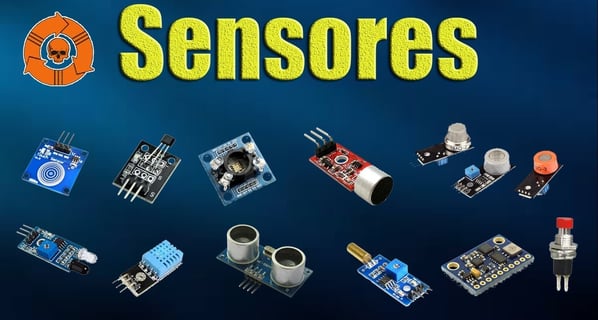

Sensores

Definición y Uso: Los sensores convierten diferentes formas de energías físicas (como la luz, calor, movimiento) en señales eléctricas que pueden ser medidas y procesadas por microcontroladores, permitiendo que los sistemas electrónicos interactúen con el mundo real. Son fundamentales en la recolección de datos del entorno.

Importancia: Son los ojos y oídos de la electrónica, permitiendo a los sistemas interactuar y responder al mundo físico. Además, son vitales para recopilar datos del entorno, esenciales en áreas como la robótica, la automatización y el control de sistemas.

Consejos de Uso:

• Utiliza sensores adecuados para la magnitud y tipo de dato que deseas recoger o que necesitas medir.

• Protege los sensores de condiciones extremas que excedan sus especificaciones, como altas temperaturas o humedad.

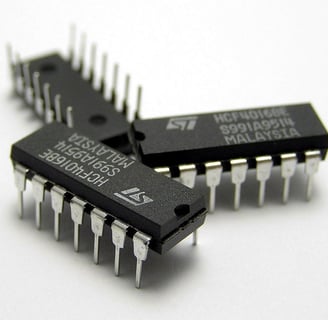

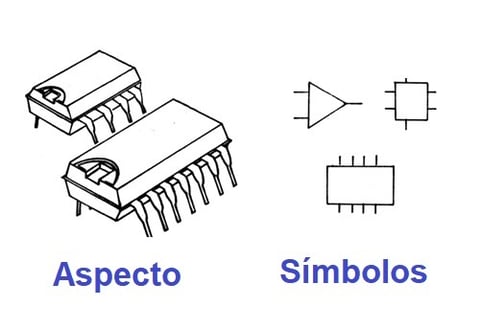

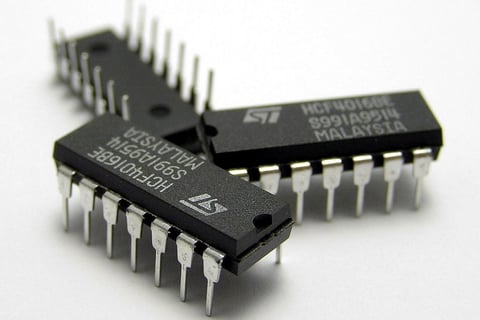

Circuitos Integrados (CI)

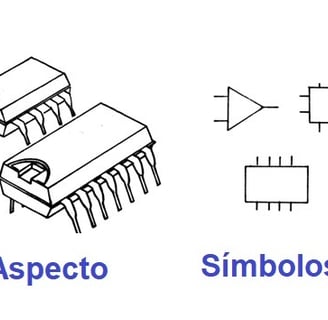

Definición y Uso: Los CI son corazón de los componentes electrónicos que contienen una enorme cantidad de transistores, resistencias y otros elementos en un espacio reducido. Son usados para realizar una amplia gama de funciones electrónicas en una variedad de dispositivos.

Importancia: Son la base de la moderna electrónica, permitiendo el desarrollo de dispositivos compactos y eficientes. Son esenciales para entender la electrónica moderna y el diseño de circuitos.

Consejos de Uso:

• Aprende a leer hojas de datos para entender las especificaciones y requerimientos de alimentación.

• Evita la estática, ya que puede dañar los CI. Usa una pulsera antiestática cuando trabajes con ellos.

• Evita la exposición a altas temperaturas y la estática durante el manejo.

Placas de Desarrollo

Definición y Uso: Las placas de desarrollo son circuitos impresos que facilitan el uso de microcontroladores y otros componentes electrónicos, proporcionando acceso a pines de entrada/salida, y a menudo, incluyen soporte para programación y depuración. Facilitan la experimentación y el desarrollo de prototipos electrónicos, proporcionando una plataforma para probar y modificar circuitos fácilmente.

Importancia: Son herramientas esenciales para prototipado rápido y experimentación en ingeniería electrónica. Son herramientas esenciales para el aprendizaje práctico y la innovación en ingeniería electrónica, permitiendo a los estudiantes y profesionales experimentar sin restricciones.

Consejos de Uso:

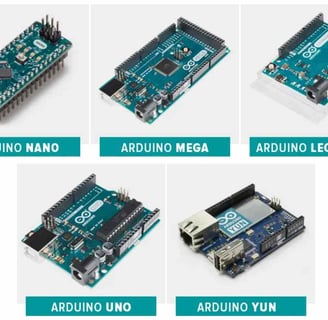

• Comienza con placas que tengan una gran comunidad y soporte, como Raspberry Pi o Arduino.

• Sigue las guías y tutoriales disponibles para entender mejor cómo utilizar estas placas en tus proyectos.

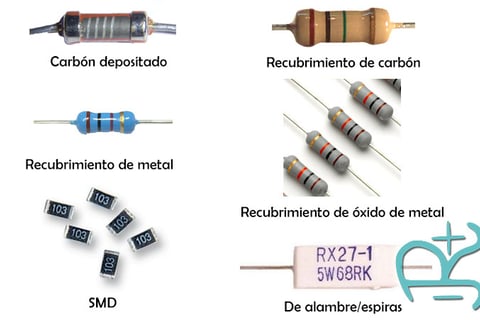

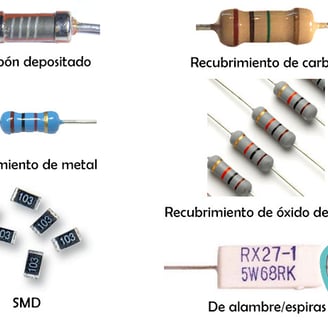

Resistencias

Definición y Uso: Las resistencias son componentes pasivos que limitan o regulan el flujo de corriente eléctrica en un circuito. Su principal función es proteger, operar o controlar otros componentes, ajustando niveles de señales, dividiendo voltajes, entre otros.

Importancia: Son cruciales para evitar que otros componentes reciban demasiada corriente, lo cual podría dañarlos. También se utilizan para ajustar los niveles de señal y actuar como sensores de temperatura o luz en algunas aplicaciones.

Consejos de Uso:

• Aprende a leer los códigos de colores para identificar su valor de resistencia.

• Utiliza una resistencia de valor adecuado para asegurar que los componentes del circuito operen dentro de sus rangos seguros.

• Al soldar, evita el calor excesivo que podría cambiar el valor de la resistencia.

Aprender a leer el código de colores en las resistencias es una habilidad esencial para cualquier estudiante de ingeniería o entusiasta de la electrónica. Este código consiste en una serie de bandas de colores pintadas alrededor del cuerpo de la resistencia, cada una representando un número específico, que en conjunto determinan el valor de resistencia en ohmios. Además, el código de colores también puede indicar la tolerancia de la resistencia, es decir, cuán precisamente el componente cumple con el valor de resistencia especificado. Aquí te dejo una guía paso a paso para descifrar este código y algunos consejos prácticos para que te conviertas en un experto.

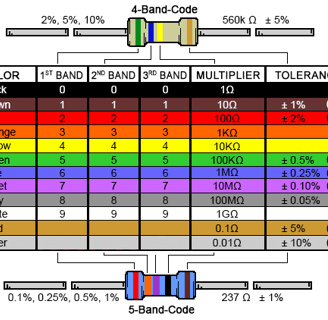

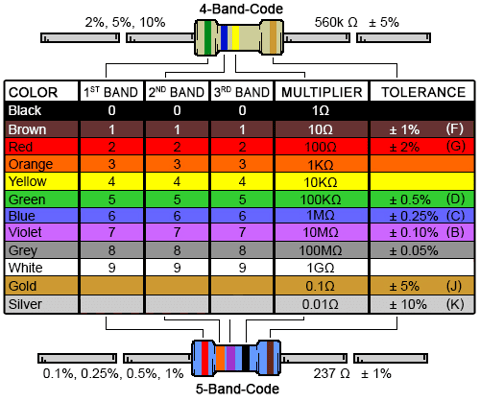

Entendiendo el Código de Colores

Las resistencias comúnmente usan un sistema de 4, 5 o 6 bandas, donde las primeras dos o tres bandas indican los números significativos del valor de la resistencia, la siguiente banda (la tercera o cuarta) representa el multiplicador (es decir, por cuánto debes multiplicar esos números significativos), seguida de una banda de tolerancia y, en algunos casos, una banda que indica la fiabilidad o coeficiente de temperatura.

Pasos para Leer el Código de Colores

1. Identifica el Orden de las Bandas: Primero, asegúrate de que estás leyendo las bandas en el orden correcto. Generalmente, la banda más cercana a un extremo o la banda con el mayor espacio antes de la siguiente es el inicio. Si hay una banda dorada o plateada, esta suele ir al final, indicando la tolerancia.

2. Asigna un Número a Cada Color: Cada color representa un número específico. Los colores del negro (0) al blanco (9) se asignan a los números del 0 al 9. Aquí tienes la lista estándar:

   • Negro: 0

   • Marrón: 1

   • Rojo: 2

   • Naranja: 3

   • Amarillo: 4

   • Verde: 5

   • Azul: 6

   • Violeta: 7

   • Gris: 8

   • Blanco: 9

3. Determina el Valor de la Resistencia: Los primeros dos o tres colores (dependiendo de si la resistencia tiene 4, 5 o 6 bandas) te dan los números significativos. Por ejemplo, rojo (2), violeta (7) y amarillo (4) podrían ser los números significativos.

4. Aplica el Multiplicador: El siguiente color indica el multiplicador, que es el número por el cual multiplicarás los números significativos. Por ejemplo, si después de rojo (2) y violeta (7), tienes una banda naranja, el naranja representa 1,000 (3 ceros), por lo que multiplicas 27 por 1,000 para obtener 27,000 ohmios o 27k ohmios.

5. Considera la Tolerancia: La siguiente banda (usualmente la cuarta o quinta) te dirá la tolerancia, es decir, cuán cerca del valor especificado se espera que esté la resistencia. El dorado representa una tolerancia del 5%, y la plata un 10%. Si no hay banda de tolerancia, se asume una tolerancia estándar del 20%.

6. (Opcional) Coeficiente de Temperatura: Si tu resistencia tiene una sexta banda, esta indica el coeficiente de temperatura, relevante para aplicaciones de precisión donde los cambios de temperatura pueden afectar el valor de resistencia.

Apps Código Colores Resistencias

Consejos Prácticos

• Practica con un Código de Colores Online: Hay muchas herramientas y aplicaciones en línea que te permiten practicar la lectura del código de colores. Estas herramientas pueden ser muy útiles para familiarizarte con el sistema.

• Usa una Tabla de Referencia: Al principio, puede ser útil tener a mano una tabla de referencia hasta que memorices los colores y sus valores correspondientes.

• Comprueba con un Multímetro: Siempre es una buena idea verificar el valor de la resistencia con un multímetro, especialmente si estás practicando o si necesitas estar seguro del valor de una resistencia en particular.

Con práctica, leer el código de colores de las resistencias se convertirá en una segunda naturaleza. Es una habilidad invaluable que te servirá bien en tus proyectos y experimentos de electrónica.

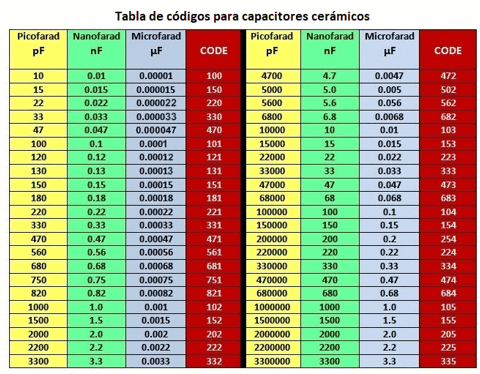

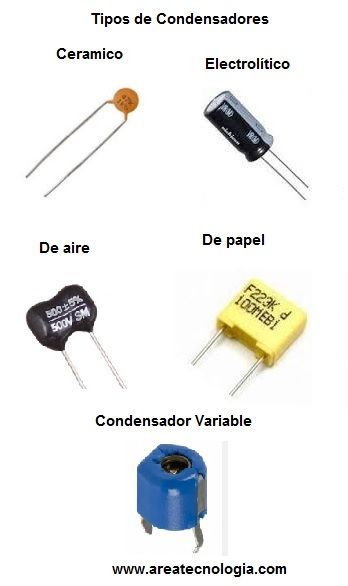

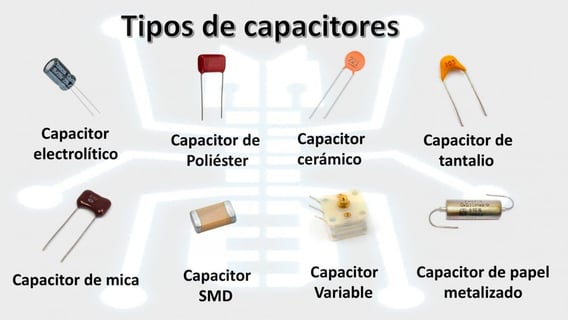

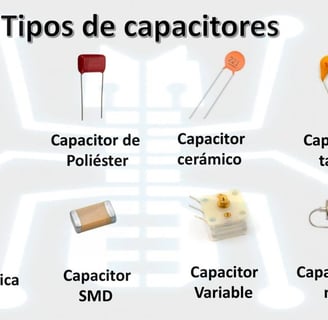

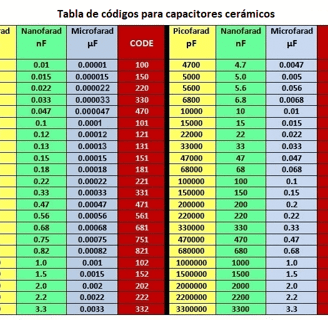

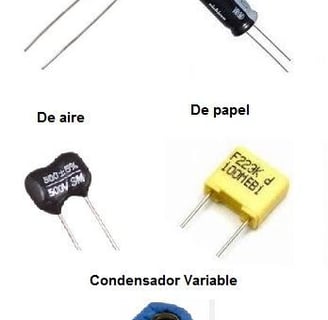

Capacitores

Definición y Uso: Los capacitores almacenan y liberan energía eléctrica rápidamente en un campo eléctrico. Son utilizados en todo, desde el filtrado de ruido en líneas eléctricas hasta el almacenamiento de energía en sistemas de flash para cámaras.

Importancia: Su capacidad para almacenar y liberar energía rápidamente los hace indispensables en la creación de circuitos electrónicos estables y eficientes. Son esenciales para el funcionamiento de circuitos de temporización, filtros y sistemas de alimentación.

Consejos de Uso:

• Observa la polaridad en los capacitores electrolíticos para evitar daños por conexión incorrecta.

• Escoge capacitores con un voltaje de trabajo adecuado, preferiblemente un 20% más alto que el voltaje máximo esperado en el circuito.

• Almacénalos en un ambiente seco para evitar la degradación de sus materiales.

La distinción entre "capacitores comerciales" y "normales" podría interpretarse de varias maneras, ya que no es una clasificación estándar en la electrónica. Sin embargo, podemos hablar sobre cómo usar capacitores en contextos comerciales (aplicaciones industriales o productos de consumo) versus en aplicaciones más generales o de hobby. Esta interpretación nos ayudará a abordar cómo se utilizan los capacitores en diferentes escenarios, teniendo en cuenta factores como la calidad, la precisión, y las condiciones de operación.

Uso de Capacitores en Aplicaciones Comerciales

En aplicaciones comerciales, los capacitores se seleccionan cuidadosamente basándose en criterios de rendimiento, durabilidad, y conformidad con normativas. Aquí, la fiabilidad y la longevidad son críticas, ya que estos capacitores a menudo operan en entornos exigentes y en dispositivos donde el fallo no es una opción.

Selección:

• Especificaciones Rigurosas: Se eligen capacitores con tolerancias estrechas, altas clasificaciones de temperatura, y especificaciones de durabilidad.

• Certificaciones: Se prefieren componentes que cumplen con normas industriales (como UL, CE, entre otras) para asegurar la compatibilidad y la seguridad.

• Proveedores Confiables: Los componentes suelen adquirirse a través de distribuidores reconocidos para garantizar su autenticidad y calidad.

Uso:

• Desacoplamiento y Filtrado: En productos electrónicos, se usan para estabilizar la alimentación eléctrica y minimizar el ruido.

• Almacenamiento de Energía: En sistemas de alimentación ininterrumpida (UPS) y en aplicaciones de arranque de motores.

• Aplicaciones de Alta Frecuencia: Como en telecomunicaciones, donde la estabilidad y la baja pérdida son cruciales.

Consejos:

• Monitorización: En entornos comerciales, es común monitorear la salud de los capacitores críticos para prevenir fallos.

• Reemplazo y Mantenimiento: Implementar políticas de mantenimiento preventivo para reemplazar capacitores basándose en su vida útil esperada, no solo en fallos.

Uso de Capacitores en Aplicaciones Generales o de Hobby

Para los entusiastas, estudiantes y en aplicaciones menos críticas, el enfoque en la selección y uso de capacitores puede ser menos riguroso, priorizando la experimentación y el aprendizaje.

Selección:

• Versatilidad: Se pueden utilizar capacitores de propósito general, como los de cerámica para desacoplamiento o los electrolíticos para filtrado.

• Costo-Efectividad: A menudo se eligen soluciones más económicas, teniendo en cuenta el balance entre costo y rendimiento.

• Disponibilidad: Se pueden reutilizar o reciclar capacitores de viejos dispositivos electrónicos para nuevos proyectos.

Uso:

• Prototipado y Experimentación: Se usan en breadboards y protoboard para el rápido desarrollo de circuitos.

• Educación: En kits de aprendizaje de electrónica, para enseñar sobre circuitos y diseño electrónico.

• Proyectos DIY: En proyectos caseros, donde la precisión y la longevidad pueden no ser tan críticas.

Consejos:

• Aprendizaje: Experimentar con diferentes tipos para entender su comportamiento en varios circuitos.

• Pruebas: Usar un multímetro para verificar la capacitancia y salud de los capacitores antes de su uso.

• Cuidado con la Polaridad: Especialmente con capacitores electrolíticos y de tantalio, que pueden dañarse si se conectan incorrectamente.

Conclusiones

La elección entre capacitores para aplicaciones comerciales y generales depende de los requisitos específicos del proyecto, incluyendo el rendimiento, el entorno operativo y el presupuesto. Mientras que en el ámbito comercial la fiabilidad y la conformidad con las normativas pueden dictar la selección de componentes de alta calidad, en proyectos personales o de hobby, la flexibilidad y la disponibilidad de los componentes pueden ser más importantes. En ambos casos, un entendimiento sólido de las características y aplicaciones de los diferentes tipos de capacitores es fundamental para su uso efectivo.

Diodos

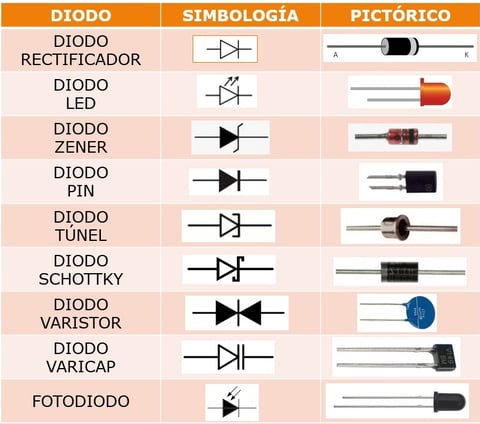

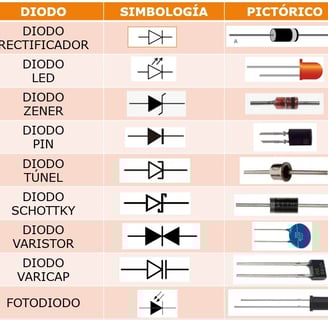

Definición y Uso: Los diodos permiten el flujo de corriente en una sola dirección, actuando como una válvula en los circuitos electrónicos. Se utilizan para la rectificación (conversión de corriente alterna a corriente continua), protección de circuitos, y en la generación de señales.

Importancia: Son fundamentales para asegurar que la corriente fluya en la dirección correcta, protegiendo los componentes sensibles. Los diodos también son cruciales en la conversión de energía y en sistemas de señalización y comunicación.

Consejos de Uso:

• Asegúrate de entender la capacidad máxima de corriente y el voltaje inverso máximo que el diodo puede manejar sin dañarse.

• En aplicaciones de rectificación, selecciona diodos que puedan manejar el voltaje y la corriente esperada de la carga.

• Al igual que con otros componentes, evita la exposición a temperaturas extremas y condiciones que excedan las especificaciones del diodo.

Este artículo ofrece una ventana al mundo de los elementos electrónicos en la ingeniería, proporcionando a los estudiantes y profesionales la base necesaria para embarcarse en proyectos innovadores. Recuerda, el conocimiento es poder, pero la práctica lleva a la perfección.
